UPE U-PROFILS, EIROPAS STANDARTS, U-VEIDA PROFILS AR PARALĒLIEM PLAUKTIEM, IZMĒRI, SPECIFIKĀCIJAS. UPE SIJA SASKAŅĀ AR DIN 1026-2:2002-10 STANDARTIEM

Tabula atspoguļo tērauda u-profilus Eiropas standarta parametrus, tipa UPE. Specifikācijas, īpašības, izmēri. Ražots saskaņā ar standartiem:


DIN 1026-2: 2002-10
EN 10279: 2000 (Tolerances)
EN 10163-3: 2004, class C, subclass 1 (Surface condition)
STN 42 5550
ČTN 42 5550
TDP: STN 42 01



Identification

Nominal weight 1m
Nominal dimensions
Dimensions for detailing

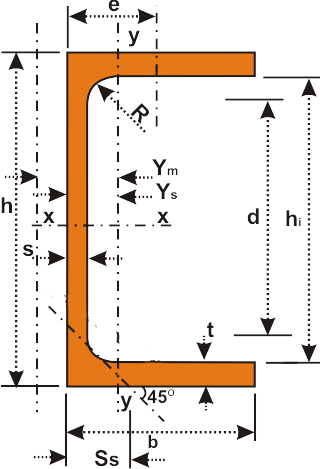

Cross-section

Surface



G
h
b
s
t
R
h 1
d
Ø
e min
e max
A
A L
A G



kg/m
mm
mm
mm
mm
mm
mm
mm

mm
mm
cm2
m2/m
m2/m
UPE 80
7,90
80
50
4,0
7,0
10
66
46
-
-

10,1
0,343
43,45
UPE 100
9,82
100
55
4,5
7,5
10
85
65
M12
35
36
12,5
0,402
41,00
UPE 120
12,1
120
60
5,0
8,0
12
104
80
M12
35
41
15,4
0,460
37,98
UPE 140
14,5
140
65
5,0
9,0
12
122
98
M16
35
38
18,4
0,520
35,95
UPE 160
17,0
160
70
5,5
9,5
12
141
117
M16
36
43
21,7
0,579
34,01
UPE 180
19,7
180
75
5,5
10,5
12
159
135
M16
36
48
25,1
0,639
32,40
UPE 200
22,8
200
80
6,0
11,0
13
178
152
M20
46
47
29,0
0,697
30,60
UPE 220
26,6
220
85
6,5
12,0
13
196
170
M22
47
49
33,9
0,756
28,43
UPE 240
30,2
240
90
7,0
12,5
15
215
185
M24
47
51
38,5
0,813
26,89
UPE 270
35,2
270
95
7,5
13,5
15
243
213
M27
48
50
44,8
0,892
25,34
UPE 300
44,4
300
100
9,5
15,0
15
270
240
M27
50
55
56,6
0,968
21,78
UPE 330
53,2
330
105
11,0
16,0
18
298
262
M27
54
60
67,8
1,043
19,60
UPE 360
61,2
360
110
12,0
17,0
18
326
290
M27
55
65
77,9
1,121
18,32
UPE 400
72,2
400
115
13,5
18,0
18
364
328
M27
57
70
91,9
1,218
16,87

Identification

Section properties, static data



Ix
Wel.x
Wpl.x
ix
Avy
Iy
Wel.y
Wpl.y
iy
Ss
It
Iw
Xs
Xm



cm4
cm4
cm4
cm4
cm4
cm4
cm4
cm4
cm
mm
cm
cm
cm
cm
UPE 80
107
26,8
31,2
3,26
4,05
25,5
7,98
14,3
1,59
16,9
1,47
0,22
1,82
3,71
UPE 100
207
41,4
48,0
4,07
5,34
38,3
10,6
19,3
1,75
17,9
2,01
0,53
1,91
3,93
UPE 120
364
60,6
70,3
4,86
7,18
55,5
13,8
25,3
1,90
20,0
2,90
1,12
1,98
4,12
UPE 140
599
85,6
98,8
5,71
8,25
78,8
18,2
33,2
2,07
21,0
4,05
2,20
2,17
4,54
UPE 160
911
114
132
6,48
10,0
107
22,6
41,5
2,22
22,0
5,20
3,96
2,27
4,76
UPE 180
1353
150
173
7,34
11,2
144
28,6
52,3
2,39
23,0
6,99
6,81
2,47
5,19
UPE 200
1909
191
220
8,11
13,5
187
34,4
63,3
2,54
24,6
8,89
11,0
2,56
5,41
UPE 220
2682
244
281
8,90
15,8
246
42,5
78,2
2,70
26,1
12,1
17,6
2,70
5,70
UPE 240
3599
300
347
9,67
18,8
311
50,1
92,2
2,84
28,3
15,1
26,4
2,79
5,91
UPE 270
5255
389
451
10,8
22,2
401
60,7
112
2,99
29,8
19,9
43,6
2,89
6,14
UPE 300
7823
522
613
11,8
30,3
538
75,6
137
3,08
33,3
31,5
72,7
2,89
6,03
UPE 330
11008
667
792
12,7
38,8
682
89,7
156
3,17
37,5
45,2
112
2,90
6,00
UPE 360
14825
824
982
13,8
45,6
841
105,0
178
3,29
39,5
58,5
166
2,97
6,12
UPE 400
20981
1049
1260
15,1
56,2
1045
123,0
191
3,37
42,0
79,1
259
2,98
6,06
