U-VEIDA PROFILS AR PLAUKTU IEKŠĒJO SLĪPUMU, GOST 8240-89, PN-H-93451. KRIEVIJAS STANDARTS. ĪPAŠĪBAS, IZMĒRI, SPECIFIKĀCIJAS

Tabula atspoguļo tērauda u-veida profilus ar iekšējo plauktu slīpumu. Krievijas standarta parametrus GOST (ГОСТ). Specifikācijas, īpašības, izmēri. Ražots saskaņā ar standartiem:


GOST 8240-89 (Dimensions)
CSN 42 5571:1962
PN-H-93451(Dimensions)
GOST 8240-89 (Tolerances)
EN 10279: 2000 (Tolerances)
EN 10163-3: 2004, class C, subclass 1 (Surface condition)



Identification
Nominal dimensions

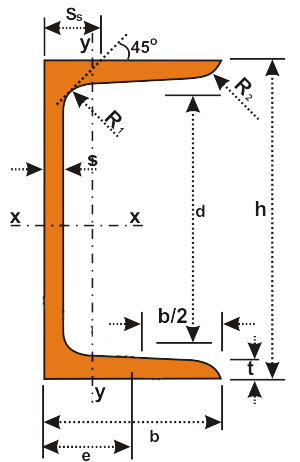

Cross-section
Nominal weight 1m
Section properties, static data


No more than

X-X
Y-Y


h
b
s
t
R
r
A
G
Ix
Wx
ix
Sx
Iy
Wy
io
Xo

mm
cm2
kg/m
cm4
cm3
cm
cm3
cm4
cm3
cm
cm
Nr. 5
50
32
4,4
7,0
6,0
2,5
6,16
4,84
22,8
9,1
1,92
5,59
5,61
2,75
0,95
1,16
Nr. 6,5
65
36
4,4
7,2
6,0
2,5
7,51
5,90
48,6
15,0
2,54
9,00
8,70
3,68
1,08
1,24
Nr. 8 (UE 80)
80
40
4,5
7,4
6,5
2,5
8,98
7,05
89,4
22,4
3,16
23,30
12,80
4,75
1,19
1,31
Nr. 10 (UE100)
100
46
4,5
7,6
7,0
3,0
10,90
8,59
174,0
34,8
3,99
20,40
20,40
6,46
1,37
1,44
Nr. 12 (UE120)
120
52
4,8
7,8
7,5
3,0
13,30
10,40
304,0
50,6
4,78
29,60
31,20
8,52
1,53
1,54
Nr. 14 (UE140)
140
58
4,9
8,1
8,0
3,0
15,60
12,30
491,0
70,2
5,60
40,80
45,40
11,00
1,70
1,67
Nr. 16 (UE160)
160
64
5,0
8,4
8,5
3,5
18,10
14,20
747,0
93,4
6,42
54,10
63,30
13,80
1,87
1,80
Nr. 16a
160
68
5,0
9,0
8,5
3,5
19,50
15,30
823,0
103,0
6,49
59,40
78,80
16,40
2,01
2,00
Nr. 18 (UE180)
180
70
5,1
8,7
9,0
3,5
20,70
16,30
1090,0
121,0
7,24
69,80
86,00
17,00
2,04
1,94
Nr. 18a
180
74
5,1
9,3
9,0
3,5
22,20
17,40
1190,0
132,0
7,32
76,10
105,00
20,00
2,18
2,13
Nr. 20 (UE200)
200
76
5,2
9,0
9,5
4,0
23,40
18,40
1520,0
152,0
8,07
87,80
113,00
20,50
2,20
2,07
Nr. 22
220
82
5,4
9,5
10,0
4,0
26,70
21,00
2110,0
192,0
8,89
110,00
151,00
25,10
2,37
2,21
Nr. 24
240
90
5,6
10,0
10,5
4,0
30,60
24,00
2900,0
242,0
9,73
139,00
208,00
31,60
2,60
2,42
Nr. 27
270
95
6,0
10,5
11,0
4,5
35,20
27,70
4160,0
308,0
10,90
178,00
262,00
37,30
2,73
2,47
Nr. 30
300
100
6,5
11,0
12,0
5,0
40,50
31,80
5810,0
387,0
12,00
224,00
327,00
43,60
2,84
2,52
Nr. 33
330
105
7,0
11,7
13,0
5,0
46,50
36,50
7980,0
484,0
13,10
281,00
410,00
51,80
2,97
2,59
Nr. 36
360
110
7,5
12,6
14,0
6,0
53,40
41,90
10820,0
601,0
14,20
350,00
513,00
61,70
3,10
2,68
Nr. 40
400
115
8,0
13,5
15,0
6,0
61,50
48,30
15220,0
761,0
15,70
444,00
642,00
73,40
3,23
2,75
