LEŅKIS, VIENĀDMALU L-VEIDA PROFILS. IZMĒRI, ĪPAŠĪBAS, SPECIFIKĀCIJAS

Tabula atspoguļo tērauda vienādmalu leņķis, L-veida profils. Specifikācijas, īpašības, izmēri. Ražots saskaņā ar standartiem:

STN 42 5550
EN 10024
DIN 1025
TDP: STN 42 0135

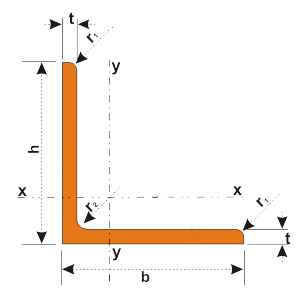

Nominal dimensions
Section properties, static data
Cross-section

Nominal weight 1m

mm
Ix=Iy
Wx=Wy
ix=iy
A

h=b
t
r2
r1
d
cm4
cm3
cm
cm2
kg/m
15
3
3,5
2,0
?
0,15
0,15
0,43
0,82
0,64
20
3,0
3,5
2,0
0,6
0,40
0,28
0,59
1,11
0,88
25
3,0
3,5
2,0
0,7
0,79
0,45
0,75
1,41
1,11
25
4,0
3,5
2,0
0,8
1,01
0,58
0,74
1,84
1,45
25
5,0
3,5
2,0
0,8
1,20
0,71
0,75
2,27
1,78
30
3,0
5,0
2,5
0,8
1,41
0,65
0,90
1,73
1,36
30
4,0
5,0
2,5
0,9
1,81
0,85
0,89
2,26
1,78
30
5,0
5,0
2,5
0,9
2,16
1,04
0,88
2,78
2,18
35
3,0
5,0
2,5
1,0
2,30
0,90
1,06
2,03
1,60
35
3,5
5,0
2,5
1,0
?
1,05
1,05
2,35
1,85
35
4,0
5,0
2,5
1,0
2,96
1,18
1,05
2,66
2,09
35
5,0
5,0
2,5
1,0
3,56
1,45
1,04
3,28
2,57
40
3,0
6,0
3,0
1,1
3,46
1,18
1,21
2,34
1,84
40
4,0
6,0
3,0
1,1
4,49
1,55
1,20
3,07
2,42
40
5,0
6,0
3,0
1,2
5,45
1,91
1,19
3,78
2,97
40
6,0
6,0
3,0
1,2
6,31
2,26
1,19
4,48
3,52
45
3,0
7,0
3,5
1,2
4,96
1,49
1,36
2,66
2,09
45
4,0
7,0
3,5
1,2
6,47
1,97
1,36
3,49
2,75
45
4,5
7,0
3,5
1,3
7,17
2,21
1,36
3,89
3,06
45
5,0
7,0
3,5
1,3
7,88
2,44
1,35
4,30
3,39
45
6,0
7,0
3,5
1,3
9,16
2,88
1,34
5,09
4,00
45
7,0
7,0
3,5
?
10,70
3,31
1,33
5,86
4,60
50
3,0
7,0
3,5
1,3
6,86
1,86
1,52
2,96
2,33
50
4,0
7,0
3,5
1,4
9,01
2,47
1,52
3,89
3,07
50
5,0
7,0
3,5
1,4
11,00
3,05
1,51
4,80
3,77
50
6,0
7,0
3,5
1,4
12,90
3,62
1,50
5,69
4,47
50
7,0
7,0
3,5
1,5
14,60
4,15
1,49
6,57
5,15
50
8,0
7,0
3,5
1,5
16,30
4,68
1,48
7,41
5,82
50
9,0
7,0
3,5
?.
17,90
5,20
1,47
8,24
6,47
55
5,0
8,0
4,0
1,5
14,80
3,71
1,66
5,31
4,18
55
6,0
8,0
4,0
1,6
17,40
4,40
1,65
6,30
4,95
55
8,0
8,0
4,0
?
22,10
5,72
1,64
8,23
6,45
Nominal dimensions
Section properties, static data
Cross-section

Nominal weight 1m

mm
Ix=Iy
Wx=Wy
ix=iy
A

h=b
t
r1
r2
d
cm4
cm3
cm
cm2
kg/m
60
4,0
8,0
4,0
1,6
15,80
3,58
1,83
4,71
3,70
60
5,0
8,0
4,0
1,6
19,40
4,45
1,82
5,84
4,57
60
6,0
8,0
4,0
1,7
22,90
5,25
1,81
6,90
5,42
60
8,0
8,0
4,0
1,8
29,20
6,90
1,79
9,02
7,09
60
10,0
8,0
4,0
1,9
34,90
8,41
1,78
11,10
8,69
65
6,0
9,0
4,5
1,8
29,30
6,23
1,97
7,52
5,91
65
7,0
9,0
4,5
1,9
33,40
7,18
1,96
8,70
6,83
65
8,0
9,0
4,5
1,9
37,60
8,14
1,95
9,84
7,73
65
9,0
9,0
4,5
?
41,30
9,04
1,94
11,00
8,62
70
6,0
9,0
4,5
1,9
36,90
7,27
2,13
8,14
6,39
70
7,0
9,0
4,5
2,0
42,40
8,43
2,12
9,41
7,39
70
8,0
9,0
4,5
2,0
47,50
9,49
2,10
10,66
8,41
70
9,0
9,0
4,5
2,1
52,60
10,60
2,10
11,90
9,34
70
10,0
9,0
4,5
2,09
57,20
11,70
2,09
13,10
10,30
75
6,0
9,0
4,5
2,1
45,80
8,41
2,28
8,73
6,85
75
7,0
9,0
4,5
2,1
52,40
9,67
2,28
10,10
7,94
75
8,0
9,0
4,5
2,1
58,90
11,00
2,26
11,50
9,03
75
10,0
10,0
5,0
?
71,40
13,50
2,25
14,10
11,10
80
6,0
10,0
5,0
2,2
56,00
9,59
2,44
9,34
7,34
80
8,0
10,0
5,0
2,3
72,50
12,60
2,43
12,26
9,63
80
10,0
10,0
5,0
2,3
87,70
15,50
2,40
15,10
11,86
90
6,0
11,0
5,0
2,4
80,90
12,30
2,77
10,54
8,28
90
7,0
11,0
5,0
2,5
92,50
14,30
2,75
12,24
9,60
90
8,0
11,0
5,0
2,5
105,20
16,20
2,75
13,86
10,89
90
9,0
11,0
5,0
2,5
115,80
17,93
2,73
15,52
12,20
90
10,0
11,0
5,0
2,6
128,10
19,90
2,73
17,10
13,43
90
11,0
12,0
6,0
?
138,00
21,60
2,72
18,70
14,20
90
12,0
12,0
6,0
2,7
148,00
23,30
2,70
20,30
15,90
100
6,0
12,0
6,0
2,6
111,00
15,10
3,07
11,79
9,26
100
8,0
12,0
6,0
2,7
145,00
20,00
3,06
15,51
12,18
100
10,0
12,0
6,0
2,8
177,00
24,70
3,04
19,15
15,04
100
12,0
12,0
6,0
2,9
207,00
29,20
3,01
22,71
17,83
100
15,0
12,0
6,0
3,0
249,00
35,60
2,98
?
21,90
110
8,0
12,0
6,0
3,0
196,00
24,40
3,38
17,11
13,43
110
10,0
12,0
6,0
3,1
239,00
30,20
3,36
21,15
16,61
110
12,0
13,0
6,5
?
279,10
35,54
3,33
25,14
19,70
Nominal dimensions
Section properties, static data
Cross-section

Nominal weight 1m

mm
Ix=Iy
Wx=Wy
ix=iy
A

h=b
t
r1
r2
d
cm4
cm3
cm
cm2
kg/m
120
8,0
13,0
6,5
3,2
256,00
29,20
3,69
18,74
14,71
120
10,0
13,0
6,5
3,3
314,00
36,10
3,67
23,18
18,20
120
11,0
13,0
6,5
?
340,60
39,41
3,66
25,37
19,90
120
12,0
13,0
6,5
3,4
368,00
42,80
3,65
27,54
21,62
120
13,0
13,0
6,5
?
394,00
46,01
3,64
29,69
23,30
120
15,0
13,0
6,5
3,5
444,90
52,43
3,62
33,96
26,60
130
12,0
14,0
7,0
3,6
473,00
50,50
3,97
29,97
23,53
130
14,0
14,0
7,0
3,7
541,00
58,30
3,95
34,65
27,20
140
10,0
15,0
7,5
3,8
506,00
49,50
4,30
27,24
21,38
140
12,0
15,0
7,5
3,9
596,00
58,70
4,28
32,40
25,44
140
13,0
15,0
7,5
?
568,50
63,37
4,27
34,95
27,40
140
14,0
15,0
7,5
4,0
683,00
68,00
4,26
37,48
29,42
150
10,0
16,0
8,0
4,0
624,00
56,91
4,62
29,27
23,00
150
12,0
16,0
8,0
4,1
736,90
67,75
4,60
34,83
27,30
150
14,0
16,0
8,0
?
845,40
78,33
4,58
40,31
31,60
150
15,0
16,0
8,0
4,3
898,10
83,52
4,57
43,02
33,80
150
18,0
16,0
8,0
4,4
1050,00
98,74
4,54
51,03
40,01
160
10,0
17,0
8,5
4,3
763,00
65,00
4,93
31,31
24,58
160
12,0
17,0
8,5
4,4
902,00
77,50
4,91
37,27
29,26
160
14,0
17,0
8,5
4,4
1036,00
89,60
4,89
43,15
34,87
160
15,0
17,0
8,5
4,5
1099,00
95,47
4,88
46,03
36,20
160
16,0
17,0
8,5
4,5
1165,00
101,50
4,87
48,95
38,43
160
17,0
17,0
8,5
?
1225,00
107,20
4,86
51,82
40,70
180
12,0
18,0
9,0
4,9
1300,00
98,80
5,55
42,10
33,05
180
14,0
18,0
9,0
4,9
1496,00
114,50
5,37
48,78
38,30
180
16,0
18,0
9,0
5,0
1682,00
129,70
5,51
55,39
43,50
180
18,0
18,0
9,0
5,1
1866,00
144,70
5,49
61,91
48,60
200
14,0
18,0
9,0
5,4
2078,00
142,70
6,18
54,38
42,69
200
16,0
18,0
9,0
5,5
2344,00
161,90
6,15
61,78
48,50
200
18,0
18,0
9,0
5,6
2600,00
180,60
6,13
69,11
54,20
200
20,0
18,0
9,0
5,7
2854,00
199,30
6,11
76,34
59,93
200
24,0
18,0
9,0
5,84
3331,00
235,20
6,06
90,59
71,70
250
25,0
20,0
10,0
7,1
6975,00
390,00
7,65
119,00
93,60
250
28,0
18,0
9,0
7,2
7697,00
433,00
7,62
133,00
104,00
250
32,0
20,0
10,0
7,4
8597,00
488,00
7,57
150,00
118,00
250
35,0
18,0
9,0
7,5
9264,00
529,00
7,54
163,00
228,00
