I-VEIDA PROFILS AR PARALĒLIEM PLAUKTIEM, GOST 26020-83. KRIEVIJAS STANDARTS. IZMĒRI, SPECIFIKĀCIJAS

Tabula atspoguļo tērauda I-profila sijas ar paralēliem plauktiem Krievijas standarta parametrus GOST (ГОСТ). Specifikācijas, īpašības, izmēri. Ražots saskaņā ar standartiem:

GOST 26020-83 ( ГОСТ 26020-83 )



Standard I Beams

Identification
Nominal dimensions

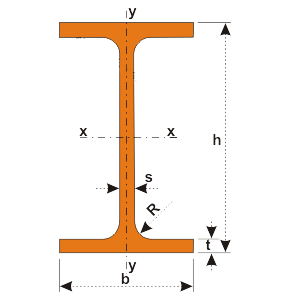

Cross-section
Nominal weight 1m
Section properties, Static data

mm

A


Х-Х

Y-Y


h
b
s
t
R

см2

kg/m

Ix,см4

Wx,см3

Sx,см3

tx,см

Iy,см4

Wy,см3

ty,см

10Б1
100,0
55
4,1
5,7
7
10,32
8,1
171
34,2
19,7
4,07
15,9
5,8
1,24
12Б1
117,6
64
3,8
5,1
7
11,03
8,7
257
43,8
24,9
4,83
22,4
7,0
1,45
12Б2
120,0
64
4,4
6,3
7
13,21
10,4
318
53,0
30,4
4,90
27,7
8,6
1,45
14Б1
137,4
73
3,8
5,6
7
13,39
10,5
435
63,3
35,8
5,70
36,4
10,0
1,65
14Б2
140.0
73
4,7
6,9
7
16,43
12,9
541
77,3
44,2
5,74
44,9
12,3
1,65
16Б1
157,0
82
4,0
5,9
9
16,18
12,7
689
87,8
49,5
6,53
54,4
13,3
1,83
16Б2
160,0
82
5,0
7,4
9
20,09
15,8
869
108,7
61,9
6,58
68,3
16,6
1,84
18Б1
177,0
91
4,3
6,5
9
19,58
15,4
1063
120,1
67,7
7,37
81,9
18,0
2,04
18Б2
180,0
91
5,3
8,0
9
23,95
18,8
1317
146,3
83,2
7,41
100,8
22,2
2,05
20Б1
200
100
5,6
8,5
12
28,49
22,4
1943
194,3
110,3
8,26
142,3
28,5
2,23
23Б1
230
110
5,6
9,0
12
32,91
25,8
2996
260,5
147,2
9,54
200,3
36,4
2,47
26Б1
258
120
5,8
8,5
12
35,62
28,0
4024
312,0
176,6
10,63
245,6
40,9
2,63
26Б2
261
120
6,0
10,0
12
39,70
31,2
4654
356,6
201,5
10,83
288,8
48,1
2,70
30Б1
296
140
5,8
8,5
15
41,92
32,9
6328
427,0
240,0
12,29
390,0
55,7
3,05
30Б2
299
140
6,0
10,0
15
46,67
36,6
7293
487,8
273,8
12,50
458,6
65,5
3,13
35Б1
346
155
6,2
8,5
18
49,53
38,9
10060
581,7
328,6
14,25
529,6
68,3
3,27
35Б2
349
155
6,5
10,0
18
55,17
43,3
11550
662,2
373,0
14,47
622,9
80,4
3,36
40Б1
392
165
7,0
9,5
21
61,25
48,1
15750
803,6
456,0
16,03
714,9
86,7
3,42
40Б2
396
165
7,5
11,5
21
69,72
54,7
18530
935,7
529,7
16,30
865,0
104,8
3,52
45Б1
443
180
7,8
11,0
21
76,23
59,8
24940
1125,8
639,5
18,09
1073,7
119,3
3,75
45Б2
447
180
8,4
13,0
21
85,96
67,5
28870
1291,9
732,9
18,32
1269,0
141,0
3,84
50Б1
492
200
8,8
12,0
21
92,98
73,0
37160
1511,0
860,4
19,99
1606,0
160,6
4,16
50Б2
496
200
9,2
14,0
21
102,80
80,7
42390
1709,0
970,2
20,30
1873,0
187,3
4,27
55Б1
543
220
9,5
13,5
24
113,37
89,0
55680
2051,0
1165,0
22,16
2404,0
218,6
4,61
55Б2
547
220
10,0
15,5
24
124,75
97,9
62790
2296,0
1302,0
22,43
2760,0
250,9
4,70
60Б1
59
230
10,5
15,5
24
135,26
106,2
78760
2656,0
1512,0
24,13
3154,0
274,3
4,83
60Б2
597
230
11,0
17,5
24
147,30
115,6
87640
2936,0
1669,0
24,39
3561,0
309,6
4,92
70Б1
691
260
12,0
15,5
24
164,70
129,3
125930
3645,0
2095,0
27,65
4556,0
350,5
5,26
70Б2
697
260
12,5
18,5
24
183,60
144,2
145912
4187
2393,0
28,19
5437,0
418,2
5,44
80Б1
791
280
13,5
17,0
26
203,20
159,5
199500
5044
2917,0
31,33
6244,0
446,0
5,54
80Б2
798
280
14,0
20,5
26
226,60
177,9
232200
5820
3343,0
32,01
7527,0
537,6
5,76
90Б1
893
300
15,0
18,5
30
247,10
194,0
304400
6817
3964,0
35,09
8365,0
557,6
5,82
90Б2
900
300
15,5
22,0
30
272,40
213,8
349200
7760
4480,0
35,80
9943,0
662,8
6,04
100Б1
990
320
16,0
21,0
30
293,82
230,6
446000
9011
5234,0
38,96
11520,0
719,9
6,26
100Б2
998
320
17,0
25,0
30
328,90
258,2
516400
10350
5980,0
39,62
13710,0
856,9
6,46
100Б3
1006
320
18,0
29,0
30
364,00
285,7
587700
11680
6736,0
40,18
15900,0
993,9
6,61
100Б4
1013
320
19,5
32,5
30
400,60
314,5
655400
12940
7470,0
40,45
17830,0
1114,3
6,67

Wide Flange Beams

Identification
Nominal dimensions
Cross-section
Nominal weight 1m
Section properties, Static data

mm
A


Х-Х
Y-Y


h

b

s

t

R

см2

kg/м

Ix,см4

Wx,см3 Sx,см3 tx,см

Iy,см4

Wy,см3 ty,см
20Ш1
193
150
6,0
9,0
13
38,95
30,6
2660
275
153
8,26
507
67,6
3,61
23Ш1
226
155
6,5
10,0
14
46,08
36,2
4260
377
210
9,62
622
80,2
3,67
26Ш1
251
180
7,0
10,0
16
54,37
42,7
6225
496
276
10,70
974
108,2
4,23
26Ш2
255
180
7,5
12,0
16
62,73
49,2
7429
583
325
10,88
1168
129,8
4,31
30Ш1
291
200
8,0
11,0
18
68,31
53,6
10400
715
398
12,34
1470
147,0
4,64
30Ш2
295
200
8,5
13,0
18
77,65
61,0
12200
827
462
12,53
1737
173,7
4,73
30Ш3
299
200
9,0
15,0
18
87,00
68,3
14040
939
526
12,70
2004
200,4
4,80
35O1
338
250
9,5
12,5
20
95,67
75,1
19790
1171
651
14,38
3260
261
5,84
35Ш2
341
250
10,0
14,0
20
104,74
82,2
22070
1295
721
14,52
3650
292
5,90
35Ш3
345
250
10,5
16,0
20
116,30
91,30
25140
1458
813
14,70
4170
334
5,99
40Ш1
388
300
9,5
14,0
22
122,40
96,1
34360
1771
976
16,76
6306
420
7,18
40Ш2
392
300
11,5
16,0
22
141,60
111,1
39700
2025
1125
16,75
7209
481
7,14
40Ш3
396
300
12,5
18,0
22
157,20
123,4
44740
2260
1259
16,87
8111
541
7,18
50Ш1
484
300
11,0
15,0
26
145,70
114,4
60930
2518
1403
20,45
6762
451
6,81
50Ш2
489
300
14,5
17,5
26
176,6
138,7
72530
2967
1676
20,26
7900
526
6,69
50Ш3
495
300
15,5
20,5
26
199,20
156,4
84200
3402
1923
20,56
9250
617
6,81
50Ш4
501
300
16,5
23,5
26
221,70
174,1
96150
3838
2173
20,82
10600
707
6,92
60Ш1
580
320
12,0
17,0
28
181,10
142,1
107300
3701
2068
24,35
9302
581
7,17
60Ш2
587
320
16,0
20,5
28
225,30
176,9
131800
4490
2544
24,19
11230
702
7,06
60ШЗ
595
320
18,0
24,5
28
261,80
205,5
156900
5273
2997
24,48
13420
839

60Д14
603
320
20,0
28,5
28
298,34
234,2
182500
6055
3455
24,73
15620
976
7,23
70Ш1
683
320
13,5
19,0
30
216,40
169,9
172000
5036
2843
28,19
10400
650
6,93
70Ш2
691
320
15,0
23,0
30
251,70
197,6
205500
5949
3360
28,58
12590
787
7,07
70ШЗ
700
320
18,0
27,5
30
299,80
235,4
247100
7059
4017
28,72
15070
942
7,09
70Ш4
708
320
20,5
31,5
30
341,60
261,1
284400
8033
4598
28,85
17270
l079
7,11
70Ш5
718
320
23,0
36,5
30
389,7
305,9
330600
9210
5298
29,13
20020
1251
7,17

Column Beams

Identification
Nominal dimensions
Cross-section
Nominal weight 1m
Section properties, Static data


h

b

s

t

R





Х-Х

Y-Y


mm
см2
kg/м

Ix,см4

Wx,см3

Sx,см3

tx,см

Iy,см4

Wy,см3

ty,см

20K1
195
200
6,5
10,0
13
52,82
41,5
3820
392
216
8,50
1334
133
5,03
20K2
198
200
7,0
11,5
13
59,70
46,9
4422
447
247
8,61
1534
153
5,07
23K1
227
240
7,0
10,5
14
66,51
52,2
6589
580
318
9,95
2421
202
6,03
23K2
230
240
8,0
12,0
14
75,77
59,5
7601
661
365
10,02
2766
231
6,04
26K1
255
260
8,0
12,0
16
83,08
65,2
10300
809
445
11,14
3517
271
6,51
26K2
258
260
9,0
13,5
16
93,19
73,2
11700
907
501
11,21
3957
304
6,52
26K3
262
260
10,0
15,5
16
105,90
83,1
13560
1035
576
11,32
4544
349
6,55
30K1
296
300
9,0
13,5
18
108,00
84,8
18110
1223
672
12,95
6079
405
7,50
30K2
300
300
10,0
15,5
18
122,70
96,3
20930
1395
771
13,06
6980
465
7,54
30К3
304
300
11,5
17,5
18
138,72
108,9
23910
1573
874
13,12
7881
525
7,54
35К1
343
350
10,0
15,0
20
139,70
109,7
31610
1843
1010
15,04
10720
613
8,76
35К2
348
350
11,0
17,5
20
160,40
125,9
37090
2132
1173
15,21
12510
715
8,83
35K3
353
350
13,0
20,0
20
184,10
144,5
42970
2435
1351
15,28
14330
817
8,81
40К1
393
400
11,0
16,5
22
175,80
138,0
52400
2664
1457
17,26
17610
880
10,00
40К2
400
400
13,0
20,0
22
210,96
165,6
64140
3207
1767
17,44
21350
1067
10,06
40K3
409
400
16,0
24,5
22
257,80
202,3
80040
3914
2180
17,62
26150
1307
10,07
40К4
419
400
19,0
29,5
22
308,60
242,2
98340
4694
2642
17,85
31500
1575
10,10
40К5
431
400
23,0
35,5
22
371,00
291,2
121570
5642
3217
18,10
37910
1896
10,11

Additional Series D (Д) Beams

Identification
Nominal dimensions
Cross-section
Nominal weight 1m
Section properties, Static data


h

b

s

t

R





Х-Х

Y-Y


mm
см2
kg/м

Ix,см4

Wx,см3

Sx,см3

tx,см

Iy,см4

Wy,см3

ty,см

24ДБ1
239
115
5,5
9,3
15
35,45
27,8
3535
295,8
166,6
9,99
236,8
41,2
2,58
27ДБ1
269
125
6,0
9,5
15
40,68
31,9
5068
376,8
212,7
11,16
310,5
49,7
2,76
36ДБ1
360
145
7,2
12,3
18
62,60
49,1
13800
766,4
434,1
14,84
627,6
86,6
3,17
35ДБ1
349
127
5,8
8,5
15
42,78
33,6
8540
489,4
279,4
14,13
291,5
45,9
2,61
40ДБ1
399
139
6,2
9,0
15
50,58
39,7
13050
654,2
374,5
16,06
404,4
58,2
2,83
45ДБ1
450
152
7,4
11,0
15
67,05
52,6
21810
969,2
556,8
18,04
646,2
85,0
3,10
45ДБ2
450,0
180,0
7,6
13,3
18
82,8
65,0
28840
1280
722,0
18,7
1300
144
3,96
30ДШ1
300,6
201,9
9,4
16,0
18
92,6
72,7
15090
1000
563,0
12,8
2200
218
4,87
40ДШ1
397,6
302,0
11,5
18,7
22
159,0
124,0
46330
2330
1290,0
17,1
8590
569
7,36
50ДШ1
496,2
303,8
14,2
21,0
26
198,0
155,0
86010
3470
1950,0
20,8
9830
647
7,05
Sazināties ar mums
